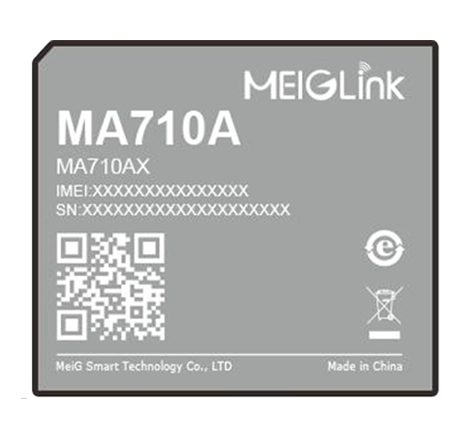

QG刮刮乐 MA710A 系列核心板，基于国产车规平台翱捷 64bit ARM A7 内核 1.5GHz，22nm FinFET制程搭载 Linux操作系统。符合最新的 3GPP Release 17 标准及特性，支持 5G 独立组网(SA)方式并向下兼容4G网络,可覆盖全球主流运营商网络。可支持 64QAM/256QAM(可选)调制方式,理论下行峰值速率可达 220Mbps，理论最大上行速率可达 120Mbps，相比4G Cat.4 产品可获得更高的上下行速率。

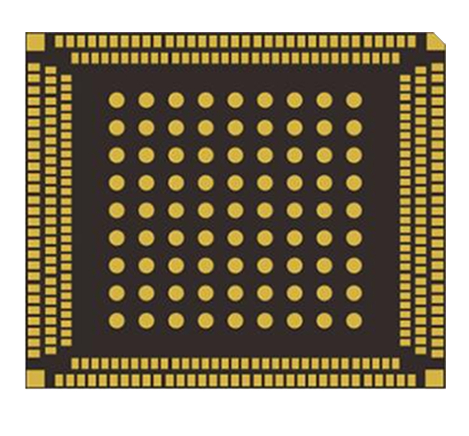

该模组采用LGA 封装，尺寸为:33x37.5x3.0 mm，4G15G采用3 天线设计，内置丰富的网络协议，可提供丰富的功能接口方便用戶进行外设扩展,支持 USB2.0、RGMII、SDIO、SP1、多路 UART、ADC、GPIO 等接口。MA710A系列模组通过精简系统架构，可实现更低的成本、更少的天线数量、更小的尺寸及更低的功耗，将强有力赋能移动宽带、工业互联网、智慧能源、视频监控、笔电、车联网、智能穿戴等垂直行业，加速 5G 规模化商用。
主要优势：
● 国产车规平台 ASR1903E/H
● 5G RedCap 轻量化模组，更高性价比
● 支持网络切片、5G LAN 和高精度授时等特性
● 集成 GPS L1+L5 双频定位，满足不同环境下快速、精准定位的需求
● 录制/4K@60fps 播放视频支持 4K@30fps
● 接口丰富:USB/RGMII/ SPI/ UART/..
| 基本属性： | |
| 封装特性 | LGA |
| 尺寸（mm） | 33.0mm × 37.5mm × 3.0mm |
| 频段 | MA710A-CN: 5G-NR: n1/n3/n5/n8/n28A/n40/n41/n78/n79 LTE-FDD: B1/B3/B5/B8 LTE-TDD: B34/B38/B39/B40/B41 MA710A-EU: 5G-NR: n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n77/n78 LTE-FDD: B1/B3/B5/B7/B8/B20/B28 LTE-TDD: B38/B40/B41 |
| 重量 | <13g |
| eCall温度 | -40°C-85°C |
| 储存温度 | -40°C-95°C |
| 公祖电压 | 3.5V~4.35V（典型值: 3.8V） |
| 工作温度 | -40°C-85°C |
| 模组速率 | |
| 速率(bps) | 5G NR SA: Downlink up to 220Mbps Uplink up to 120Mbps LTE: Downlink up to 220Mbps Uplink up to 75Mbps |
| 接口 | |
| PCle 接口 | x1，外置 BT/WFi接口 |
| 12C 接口 | x2 |
| (U)SIM 接口 | x2(1.8V/2.95V) |
| UART 接口 | x3 (2 路+1 路 debug，最高速率高达 3.6Mbps) |
| SPI接口 | x2(1路SPI+1路 PCM，复用 SPI) |
| SD 卡接口 | x1(支持 SD 3.0,4-bit SDl0,dual-voltage) |
| GPIO 接口 | x7 |
| USB | x1, USB2.0 |
| RGMIl | x1 |
| RMI | x1 |
| 天线接口 | |
| 主天线 | x1 |
| GNSS | x1 |
| 分集天线 | x1 |
| 驱动 | |
| 驱动 | Linux |
| 工具 | 图形化升级工具，多系统下日志工具，USB 升级，FOTA 升级 |
| 认证 | |
| 认证 | CCC*/CE* |
